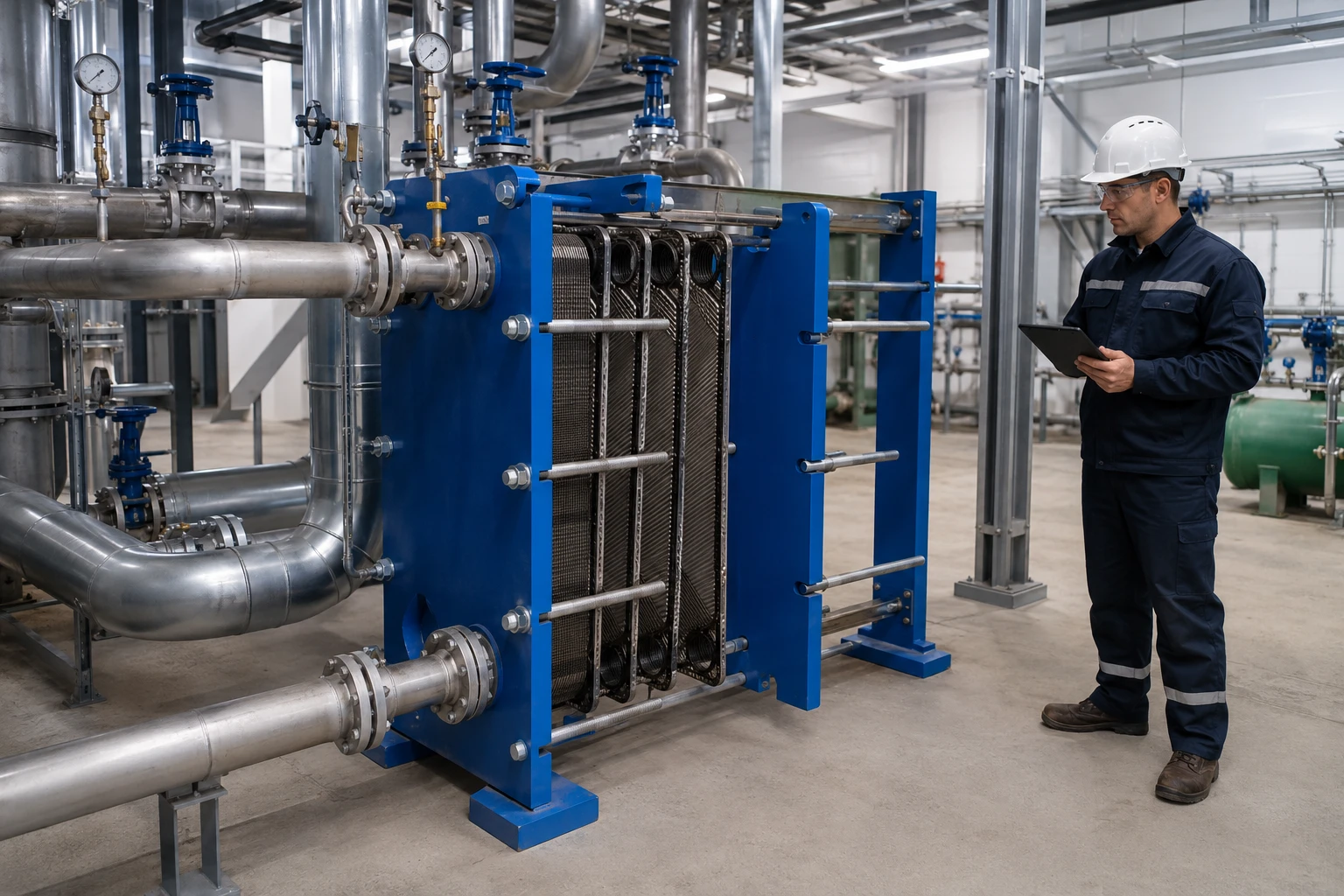

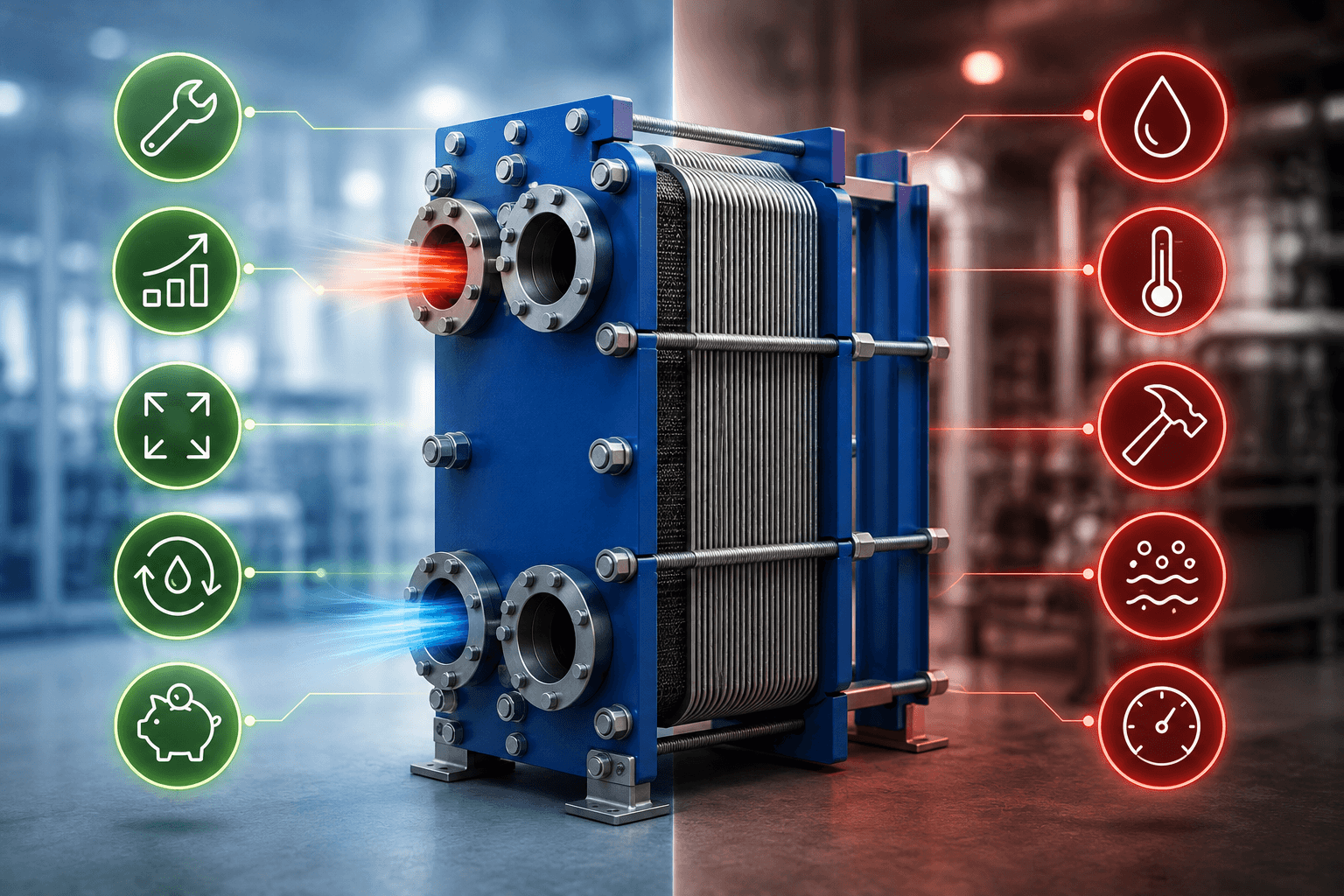

Разборные пластинчатые теплообменники применяются благодаря интенсивной теплопередаче, компактности и доступу к рабочей поверхности. Однако эти преимущества реализуются только при правильном подборе. Аппарат должен соответствовать температуре, давлению, составу сред, допустимому перепаду давления и требованиям к обслуживанию.
На странице ОПЭКС можно узнать подробности о конструкции аппаратов THERMAKS. Официальное описание указывает возможность изменения площади путем добавления или уменьшения числа пластин, доступность очистки после разборки и ограничения, связанные с полимерными уплотнениями.
Высокий коэффициент теплопередачи возможен при расчетном расходе и чистой поверхности. Компактность полезна только при наличии места для обслуживания. Модернизация допустима лишь после нового расчета, потому что изменение пакета влияет на гидравлику.
Интенсивная теплопередача
Профилированные пластины создают развитую поверхность и турбулизируют поток. При одинаковой тепловой мощности пластинчатый аппарат может иметь меньшие размеры и массу по сравнению с кожухотрубным. Это важно для тепловых пунктов и производственных помещений с ограниченной площадью.
Эффективность зависит от скорости среды, рисунка рифления, температурного напора и загрязнения. Если фактический расход ниже расчетного, теплопередача уменьшается. Поэтому заявленная мощность относится к конкретному режиму.
Компактность и размещение
Пакет тонких пластин обеспечивает большую поверхность в небольшом объеме. Это облегчает размещение и может сократить длину обвязки. Но необходимо оставить пространство для отката подвижной плиты и извлечения пластин.
Малые габариты не отменяют требований к основанию. Трубопроводы должны иметь независимые опоры и не передавать вес и изгибающие усилия на патрубки.
Разборка и очистка
- Доступ к поверхности. Каждую пластину можно осмотреть и очистить.
- Замена прокладок. Изношенные уплотнения меняются без замены всего аппарата.
- Контроль коррозии. Визуальный осмотр помогает выявить локальные повреждения.
- Восстановление последовательности. Пластины собирают в исходном порядке и ориентации.
- Контроль монтажного размера. Пакет сжимают до значения конкретной комплектации.
Изменение площади теплообмена
Разборная рама позволяет корректировать количество пластин в пределах вместимости. Это может использоваться при изменении нагрузки. Но добавление пластин влияет на число каналов, скорость потока и перепад давления.
- Собирают новые исходные данные. Подтверждают температуры, расходы и давление.
- Выполняют расчет. Определяют требуемую площадь и гидравлические характеристики.
- Проверяют вместимость рамы. Направляющие и стяжные элементы должны допускать новый пакет.
- Подбирают идентичные пластины и прокладки. Геометрия и материал должны соответствовать модели.
- Перенастраивают автоматику. Изменившийся аппарат может потребовать другой настройки клапана.
- Проводят контрольный пуск. Проверяют герметичность и фактические параметры.
Ограничения по температуре и давлению
На официальной странице для разборных аппаратов указаны типичные ограничения до 180 °C и до 2,5 МПа, или 25 бар. Для рам THERMAKS перечислены исполнения Ру10, Ру16 и Ру25. Конкретный предел определяется документацией модели и материалом прокладок.
Важны не только установившиеся значения, но и скорость изменения параметров. Гидравлический или тепловой удар способен повредить прокладки и пластины даже при допустимом рабочем режиме.
Зависимость от прокладок
Герметичность обеспечивается полимерными уплотнениями. Их срок службы зависит от материала, температуры, химической совместимости, качества монтажа и частоты разборки. Уплотнение может стареть без явной внешней утечки.
На странице перечислены разные материалы и клеевая или клипсовая фиксация. Нельзя заменять прокладку изделием похожей формы без подтверждения точного профиля и состава.
Чувствительность к загрязнению
Узкие щелевые каналы обеспечивают интенсивный теплообмен, но могут загрязняться при наличии частиц и отложений. Для вязких и загрязненных сред описаны ширококанальные пластины GF, которые также подбираются расчетом.
- Снижение мощности. Отложения увеличивают сопротивление передаче тепла.
- Рост перепада давления. Уменьшение проходного сечения затрудняет циркуляцию.
- Неравномерное распределение. Частичное засорение перераспределяет поток.
- Повышенная нагрузка на насос. Для сохранения расхода требуется больше энергии.
- Локальные нарушения режима. Застойные зоны изменяют температуру поверхности.
Требования к монтажу
Подключение выполняется в соответствии с расчетной схемой. Перед пуском удаляют воздух и постепенно открывают арматуру. Резкое заполнение создает ударную нагрузку.
Трубопроводы закрепляются независимо от аппарата. При необходимости предусматриваются опоры, компенсаторы и возможность отключения для обслуживания.
Когда разборная конструкция особенно рациональна
Разборный пластинчатый теплообменник рационален, когда важны компактность, интенсивная теплопередача, визуальный доступ к поверхности и возможность изменения пакета. Он применяется в отоплении, горячем водоснабжении, вентиляции, теплоцентралях и промышленности.
Ограничения следует рассматривать как условия правильного применения, а не как недостаток технологии. Если температура, давление или свойства среды выходят за возможности уплотнительной конструкции, выбирается другое исполнение.
Контроль параметров после модернизации
После добавления или удаления пластин необходимо повторно измерить температуры и перепад давления. Контроль выполняют при известной нагрузке и стабильных расходах, чтобы подтвердить соответствие нового пакета расчету.
Все изменения документируют: указывают количество пластин, материал уплотнений, монтажный размер и параметры пуска. Это исключает случайное возвращение к неподходящей конфигурации при следующем обслуживании.
Профессиональный подбор заключается в сопоставлении преимуществ аппарата с реальным режимом объекта. Компактность, обслуживаемость и возможность модернизации дают практический результат только при корректном расчете, монтаже и эксплуатации.
